Das modulare Transfersystem für Ihre Anlage
Wartung
Wartungsarmes und zuverlässiges Transfersystem
Konfiguration
Intuitiv konfigurierbares Transportsystem
Lebensdauer
Strapazierfähig für einen optimalen Transfer der Werkstückträger
Präzision
Präzises Umlaufsystem
Das Linear Transfer System – kurz LTS – stellt ein Transportsystem dar, welches sich für alle gängigen Montage- und Fügearbeiten und jegliche Bearbeitung von oben wie von unten eignet. Erweiterungen mit automatischen Stationen an den Längs- und Querbahnen sind problemlos umsetzbar. Das lineare Fördersystem kann bei Bedarf auch mit taktunabhängigen Arbeitsplätzen ergänzt werden.
Bei taktzeitkritischen Arbeitsschritten ermöglicht das lineare Transfersystem von ID: Motion Parallelbahnausführungen und Varianten auf verschiedenen Ebenen. Eine individuelle Bearbeitung der Werkstücke auf den Werkstückträgern durch Umlenkungen und Hubelemente ist ebenso denkbar.
KomponentenWerkstückträger laufen über die Längsbahnen, halten an den Stationen und werden bearbeitet. Wählen Sie die Trägergröße, ziehen Sie das Modell zum Drehen.
Prinzipdarstellung, nicht maßstäblich.
Ihr Browser kann das 3D-Modell nicht anzeigen.
Größe der Werkstückträger
Durch unser Baukastensystem können wir kurze Lieferzeiten sowie ein hervorragendes Preis-Leistungs-Verhältnis garantieren.
Kontaktieren Sie uns gerne, wenn Sie eine Frage haben oder weitere Informationen benötigen.
Das ID: Motion Linear Transfer System wird aus einem optimal abgestimmten Baukasten von standardisierten Einzelkomponenten aufgebaut. Dadurch ist praktisch jedes Anlagenlayout realisierbar.

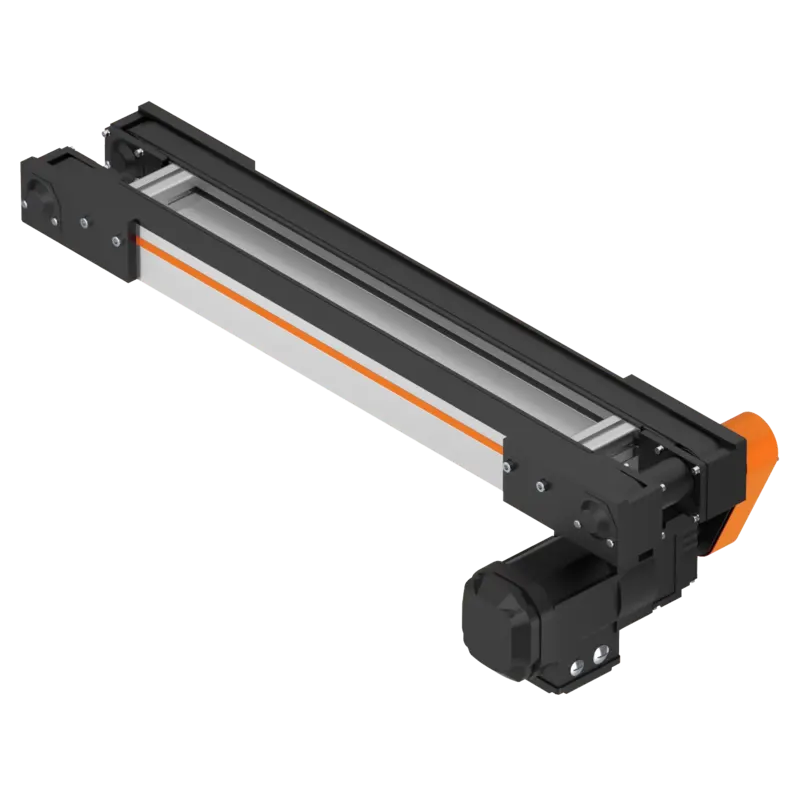

Transportstrecken sind in 5 unterschiedlichen Längen und 3 Transportgeschwindigkeiten verfügbar. Transportstrecken mit einer maximalen Länge von 6 Metern werden aus nur einem Bahnprofil hergestellt und können komplett vormontiert geliefert werden.

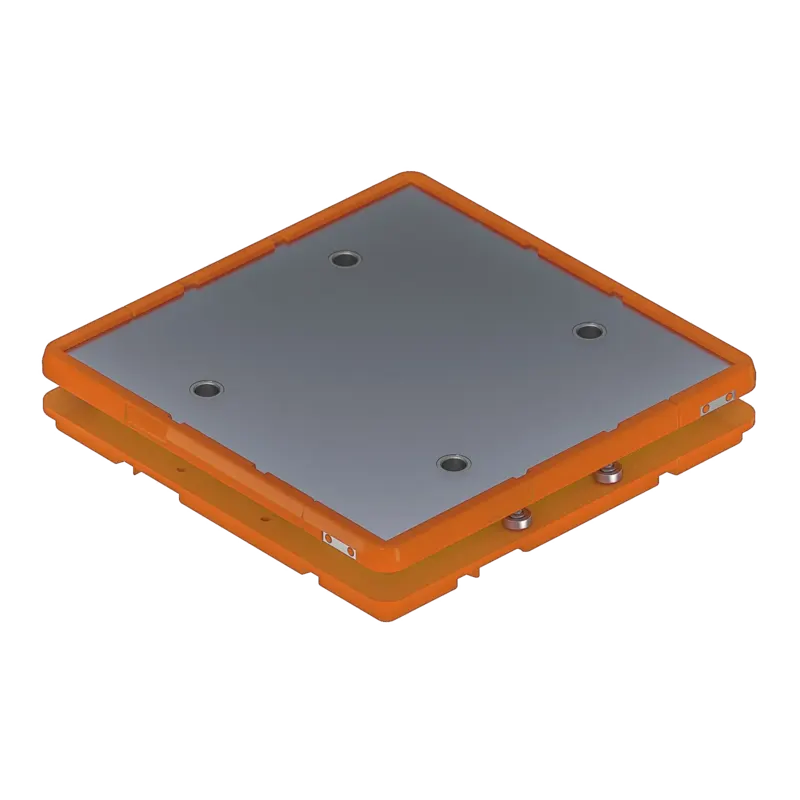

Werkstückträger in den Größen 160, 200, 250, 320 und 400 mm lassen sich zu 13 Standardvarianten kombinieren. Trägerplatten aus Stahl oder Aluminium. Maximalgewicht pro Werkstückträger bis zu 20 kg.

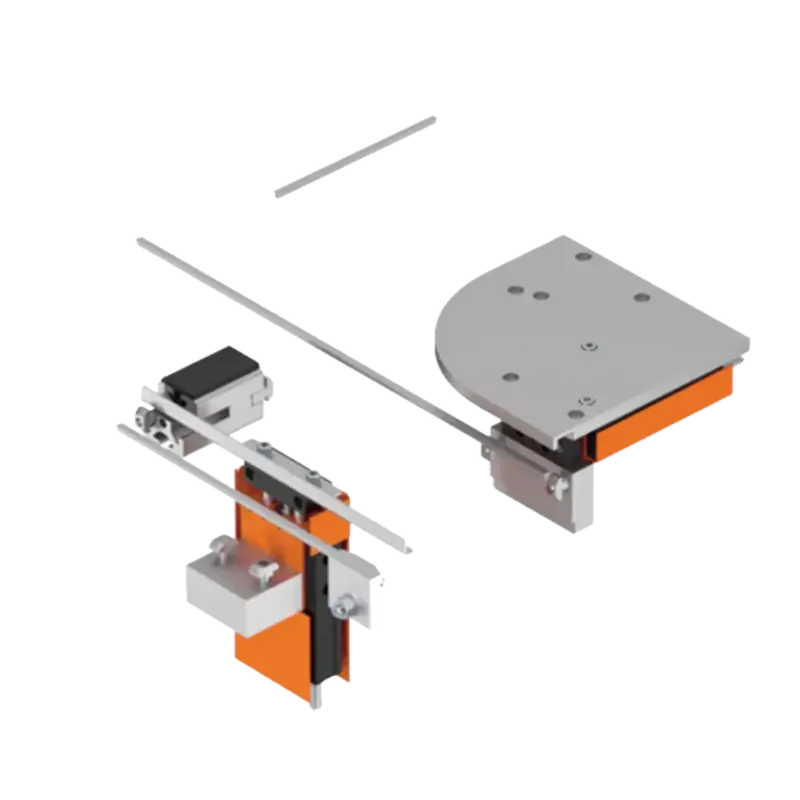

Mittels der Umlenkführung (fest oder beweglich) ist ein richtungskonstanter, erschütterungsfreier Transport der Werkstückträger, sowohl am Bandende, als auch bei der Weichenfunktion für By-pass-Strecken, möglich.

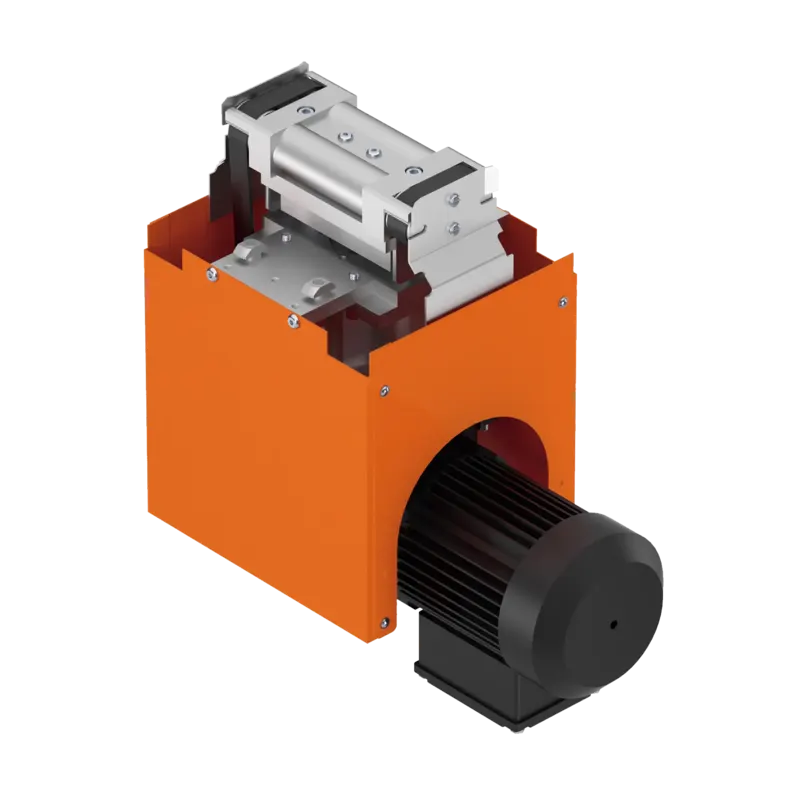

Das Ein-/Ausschleus Hubelement HE wird dort eingesetzt, wo Werkstückträger von einer Längsbahn in eine Querbahn ausgeschleust oder von einer Querbahn in eine Längsbahn eingeschleust werden müssen.

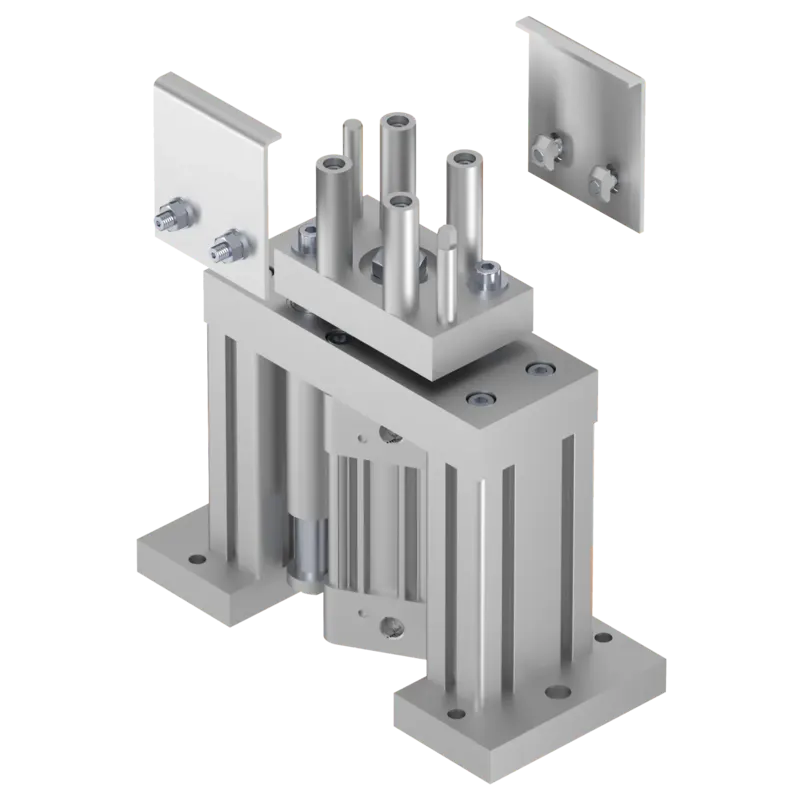

Für alle gängigen Montage- und Fügeoperationen, auch für Bearbeitungen von unten, stehen die geeigneten Einrichtungen zur Positionierung der Werkstückträger zur Verfügung.
Ihre Frage ist nicht dabei? Schreiben Sie uns.
Werkstückträger in den Größen 160, 200, 250, 320 und 400 mm, kombinierbar zu 13 Standardvarianten, mit Trägerplatten aus Stahl oder Aluminium. Das Maximalgewicht je Werkstückträger liegt bei 20 kg.
Ja. Das LTS eignet sich für alle gängigen Montage- und Fügearbeiten und jede Bearbeitung von oben wie von unten.
Transportstrecken gibt es in 5 Längen und 3 Transportgeschwindigkeiten. Bis 6 Meter werden sie aus einem Bahnprofil gefertigt und komplett vormontiert geliefert.
Ja. Automatische Stationen an Längs- und Querbahnen lassen sich problemlos ergänzen, bei Bedarf auch taktunabhängige Arbeitsplätze.
Ja, die CAD-Daten des LTS sind frei verfügbar. Den Link finden Sie unten bei den technischen Daten und im Download-Bereich.
| Transportstrecken | 5 Längen, 3 Transportgeschwindigkeiten |
|---|---|
| Länge aus einem Bahnprofil | bis 6 m, komplett vormontiert lieferbar |
| Werkstückträger | 160, 200, 250, 320 und 400 mm |
| Standardvarianten | 13 |
| Trägerplatten | Stahl oder Aluminium |
| Gewicht je Werkstückträger | bis 20 kg |
| Bearbeitung | von oben und von unten |
Weitere Maße und Varianten auf Anfrage.
