Module
Die benötigte Arbeitslänge bestimmt die Anzahl der zu installierenden Mittenmodule pro LTM-H. Je nach Anzahl der Mittenmodule beträgt die Arbeitslänge zwischen 720 und 3720 Millimetern.
- 1 x Antriebsmodul
- 1 x Umlenkmodul
- Bis zu 5 Mittenmodule
Transportmodul · vertikal und horizontal

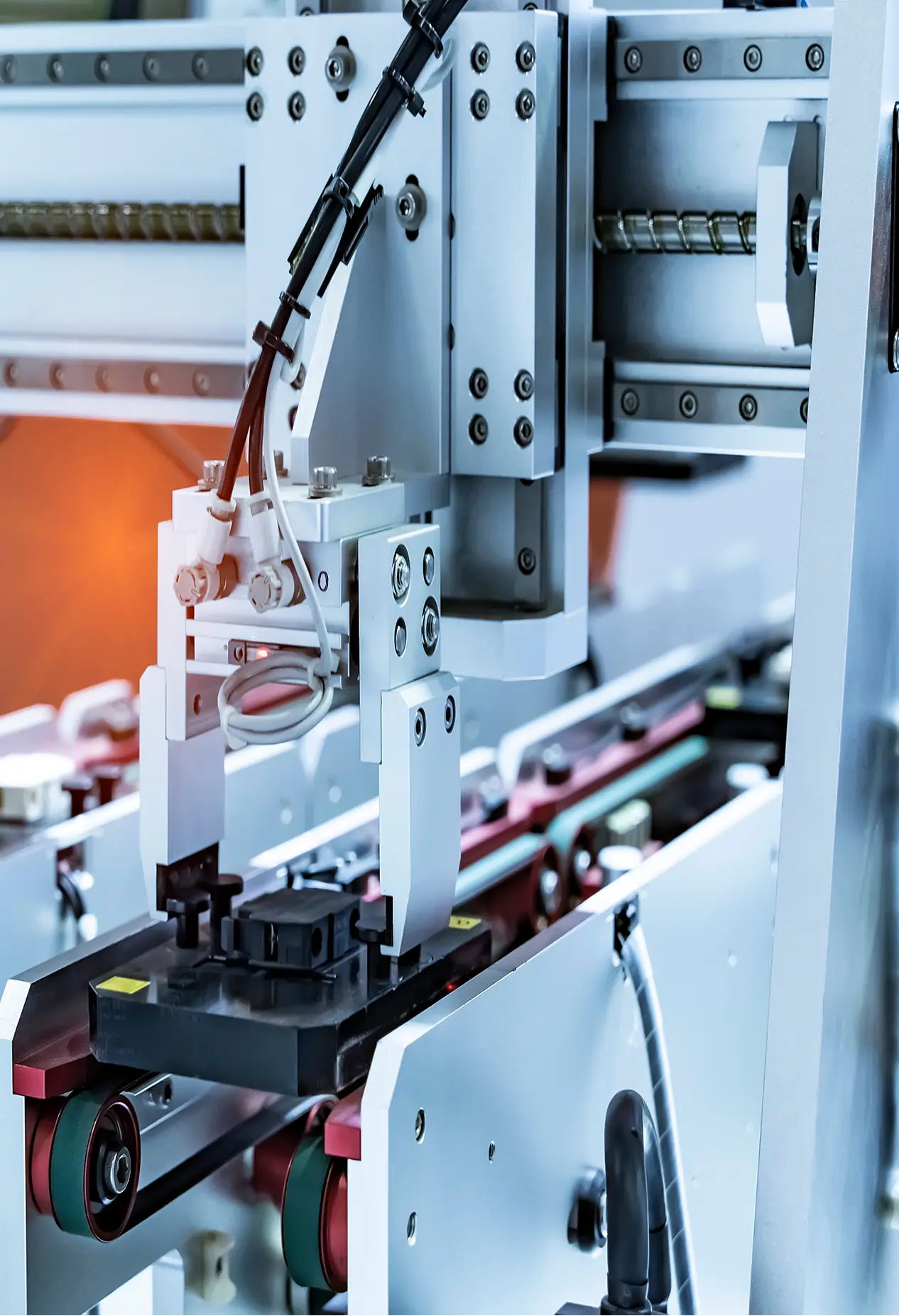

Linear Transport Modul
Ein schnell taktendes Transportmodul für den Lineartransport von Werkstücken
- Werkstückträgerplatte · fest verbaut
- Pick-and-Place-Station · bis 180 Takte/min (LTM-V)
- Transportmodul · Lieferzeit 12 Wochen
Kompakte Bauweise
Schlanke Bauweise mit kleiner Grundfläche
Schnelligkeit
Bis zu 180 Takte pro Minute (LTM-V)
Flexibilität
Zwei Werkstückträgerbreiten, flexible Vorschublängen
Präzision
Wiederholgenauigkeit bis ± 0,05 mm (LTM-H)
LTM
Schnell taktender Lineartransport
Das Linear Transport Modul – kurz LTM – ist ein schnell taktendes Transportmodul mit fix verbauten Werkstückträgerplatten. Das Transportsystem von ID: Motion ermöglicht je nach Bedarf der angebauten Arbeitsstationen eine hohe Maschinenleistung. Die benötigte Zeit für den Lineartransport der Werkstückträger wird dabei auf ein Minimum reduziert. Das Linear Transport Modul kann dabei als Stand-Alone Lineartaktsystem oder im Verbund mit einer Montageanlage – wie bei einem Rundschalttisch – angewendet werden.
Konfiguration LTM-HInteraktives Modell
Das LTM in Bewegung
Die Werkstückträger takten unter den Stationen durch, die Stationen arbeiten im Stillstand. Beim LTM-V laufen die leeren Träger auf der Unterseite zurück, beim LTM-H umlaufend. Wählen Sie Bauform, Takt und Länge, ziehen Sie das Modell zum Drehen.
Länge und Trägeranzahl nach Datenblatt, Stationen schematisch.
Ihr Browser kann das 3D-Modell nicht anzeigen.
Breite der Werkstückträger
- Werkstückträger im Arbeitsbereich
- 11
- Arbeitslänge L1
- 1320 mm
- Vorschubzeit
- 0,1–0,5 s
- Wiederholgenauigkeit
- ± 0,1 mm
- Aufbau
- 1 + 2 + 1
- Arbeitslänge L1
- 1920 mm
- Werkstückträger gesamt
- 40
- Arbeitsstationen gesamt
- 32
- Wiederholgenauigkeit
- ± 0,05 mm
Transportsysteme

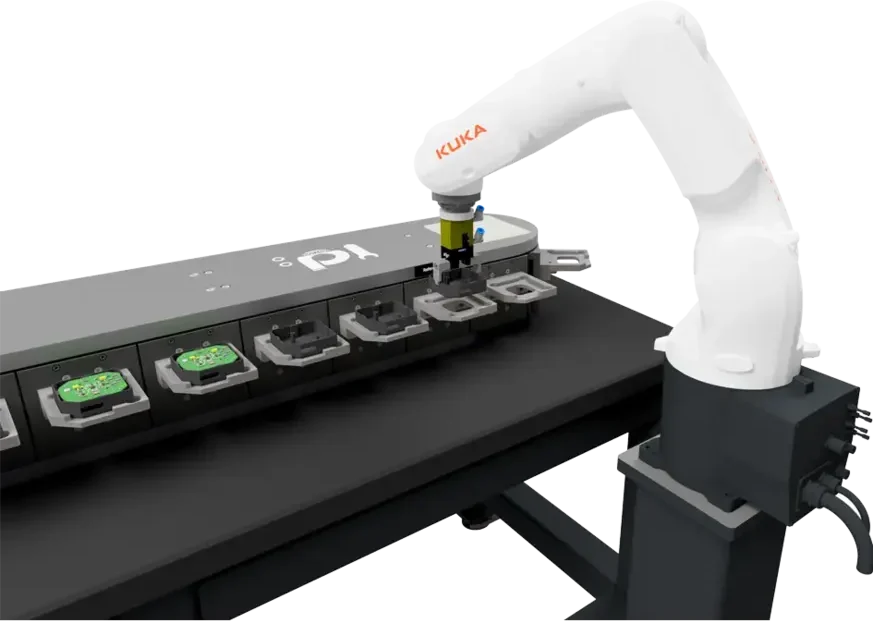

Linear Transport Modul als Linearmontagesystem
Takt und Wechsel
- Sehr kurze Wechselzeiten des Werkstückträgers im Transportsystem, sodass die Vorschubzeit auf ein Minimum reduziert wird.
- Flexible Taktschrittlängen aufgrund des eingebauten Servoantriebes im Transportmodul.
- Typenwechsel auf Knopfdruck, sodass der Anwender keine mechanischen Umbauten vornehmen muss.
- Keine festgelegte Laufrichtung des Lineartransports, die Transportmodule können auch rückwärts betrieben werden.
Präzision und Baugröße
- Hohe Präzision für eine effiziente Wiederholgenauigkeit.
- Flexible Baugrößen aufgrund von zwei Werkstückträgertypen mit unterschiedlicher Breite.
- Schlanke Bauweise durch die kleine Grundfläche des Linear Transport Moduls.
Anlage und Beschaffung
- Gute Zugänglichkeit durch die lineare Anordnung der Stationen innerhalb des Linearmontagesystems.
- Offene Motorenschnittstellen um je nach Kundenwunsch übliche Antriebe einbauen zu können.
- Kurze Lieferzeiten des Linear Transport Moduls (12 Wochen ab Bestellungseingang).
- Kundenspezifische Bearbeitungen
Unsere zwei Systeme

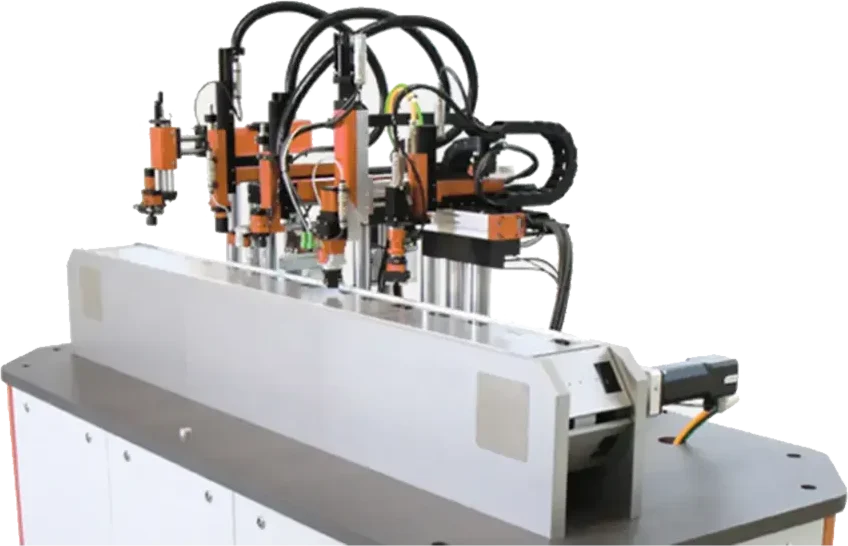

Linear Transport Modul vertikal (LTM-V)
Beim LTM-V handelt es sich um ein schnell taktendes lineares Transportmodul, das je nach Auslegung der Pick- und Place-Stationen hohe Maschinenleistungen zulässt. Die Zeit für den Werkstückträger-Transport ist auf wenige Zehntelsekunden reduziert. Dadurch steht Ihnen mehr Prozesszeit für die eigentliche Applikation zur Verfügung.
Die Abmessungen des Linear-Transport-Moduls richten sich nach den zu transportierenden Montageteilen. Diese bestimmen neben der Arbeitslänge auch die Breite der Werkstückträger.
Das LTM-V zeichnet sich aus durch flexible Vorschublängen, hohe Nutzlasten, zwei Standardbreiten der Werkstückträger und ein sehr gutes Preisleistungsverhältnis.

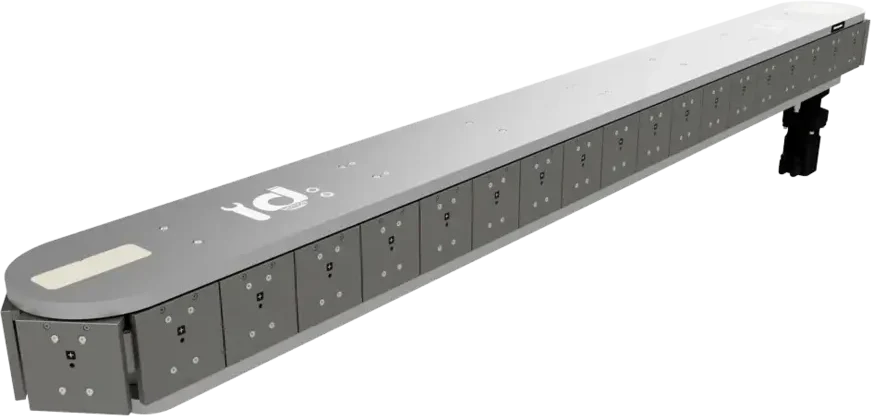

Linear Transport Modul horizontal (LTM-H)
Ihre Alternative zum Rundtakttisch!
Mit einer möglichen Bearbeitung der Werkstückträger von oben, unten und seitlich bietet das Linear Transport Modul horizontal einige Vorteile.
Die liegende Bauform ermöglicht dem Betreiber eine umlaufende Belegung aller Werkstückträger und bietet somit eine sehr effiziente Raumnutzung. Die schmale Konstruktion lässt, auf oder neben dem Modul, genügend Platz für die benötigten Arbeitsstationen. Die vielfältigen Anbaumöglichkeiten erlauben liegende, hängende, seitliche als auch stirnseitige Bearbeitungen von Werkstücken. Wie bei unserer bewährten Variante, dem LTM-V, sind auch beim LTM-H dank der modularen Bauweise verschiedene Baugrößen verfügbar.
Durch die robuste Konstruktion, den Riemenantrieb und die hohe Wiederholgenauigkeit erhalten Sie mit unserem Linear Transport Modul LTM-H ein beständiges und nahezu wartungsfreies Produkt. Ganz ohne hohe Installationskosten oder allfällige periodische Wartungsarbeiten!
- Bearbeitung der Werkstückträger von oben, unten und seitlich möglich
- Sehr gutes Preisleistungsverhältnis
- Hohe Prozessdichte bei geringem Platzbedarf möglich
- Wiederholgenauigkeit bis zu ± 0,05 mm
- Sehr gute Zugänglichkeit zu den Stationen
Konfiguration
Das LTM-H wird aus den nachfolgenden Bestandteilen von uns für Sie konfiguriert und zusammengebaut:
Antriebspaket
Besteht aus diesen Komponenten:
- Anbauset
- Planetengetriebe
- Servomotor
- ID: Motion SE-Power Servoregler
Regler
- Einfachste Programmierung über PC, USB oder RS-232 Schnittstelle
- Werkseitige Parametrierung und Inbetriebnahme
- Inbetriebnahme innert weniger Minuten
- 250 Positionen
- Ansteuerung über digitale Ein-/Ausgänge, Profi-Bus, CAN-Bus, EtherCAT
Häufige Fragen
Kurz beantwortet
Ihre Frage ist nicht dabei? Schreiben Sie uns.
Was unterscheidet LTM-V und LTM-H?
Das LTM-V ist ein schnell taktendes Modul mit bis zu 180 Takten pro Minute und einer Wiederholgenauigkeit bis ± 0,1 mm in Laufrichtung. Das LTM-H hat eine liegende Bauform mit umlaufender Belegung aller Werkstückträger, erlaubt Bearbeitung von oben, unten und seitlich und erreicht bis ± 0,05 mm.
Wie lang ist die Lieferzeit?
12 Wochen ab Bestellungseingang.
Kann das Modul auch rückwärts laufen?
Ja. Es gibt keine festgelegte Laufrichtung, die Transportmodule können auch rückwärts betrieben werden.
Welche Antriebe lassen sich einbauen?
Die Motorenschnittstellen sind offen, sodass übliche Antriebe nach Kundenwunsch eingebaut werden können.
Wie lang ist ein LTM-H?
Je nach Anzahl der Mittenmodule (bis zu 5) beträgt die Arbeitslänge zwischen 720 und 3720 Millimetern.
Technische Daten LTM-V und LTM-H
| LTM-V | LTM-H | |
|---|---|---|
| Bauform | vertikal | horizontal, liegend |
| Taktung | bis 180 Takte/min | – |
| Wiederholgenauigkeit | bis ± 0,1 mm in Laufrichtung | bis ± 0,05 mm |
| Bearbeitung | – | von oben, unten und seitlich |
| Vorschub | flexible Vorschublängen | – |
| Arbeitslänge | nach Montageteil | 720 bis 3720 mm (bis zu 5 Mittenmodule) |
| Werkstückträger | zwei Standardbreiten | verschiedene Baugrößen |
| Laufrichtung | vorwärts und rückwärts | vorwärts und rückwärts |
| Lieferzeit | 12 Wochen ab Bestellung | 12 Wochen ab Bestellung |
Weitere Maße und Varianten auf Anfrage.
Nächster Schritt
Schildern Sie uns kurz Ihre Anwendung. Wir legen das System für Ihre Werkstücke aus.
